EtherCAT 背景介绍

随着智能制造的兴起，对实时性、同步性和精度的要求日益提升。EtherCAT以其卓越的实时性能、高带宽和低延迟特性，成为连接控制器与传感器、执行器等设备的关键桥梁，实现了复杂生产线上设备的无缝协同工作，显著提高了生产效率和产品质量，推动了工业自动化向更高层次的发展！

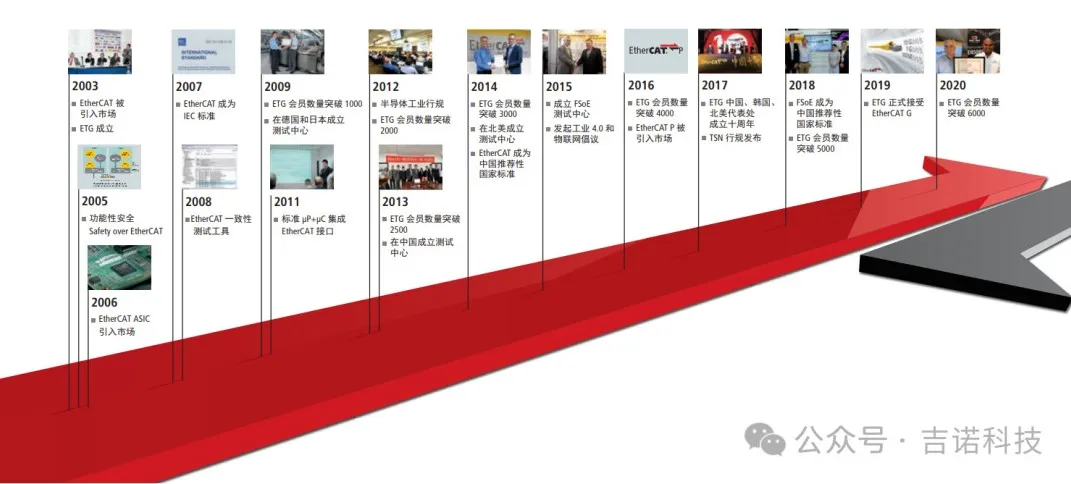

EtherCAT技术于2003年被引入市场，并于2007年成为国际标准

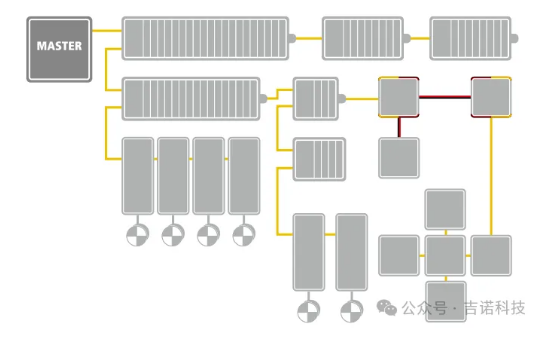

EtherCAT核心在于节点处理帧的高效性：每个节点只读取发送给自己的数据，并将自己的数据写入帧中，整个过程都在数据帧帧沿下游传输的过程中完成。这种方式提升了带宽利用率，实现了一个数据帧就能刷新整个系统数据，速度得到了提升。其网络支持多达65535个设备，支持线路、总线型、树型、星型等多种拓扑方式。

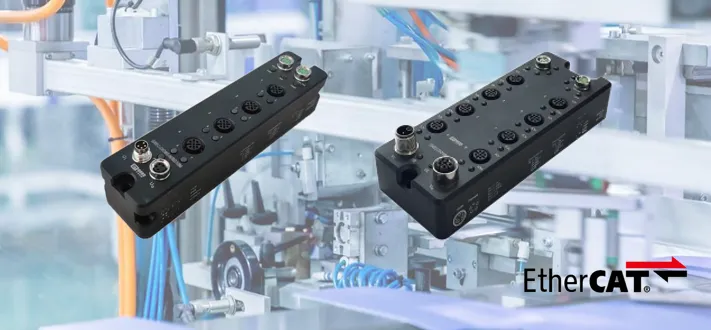

自2013年成功推出首个达到IP67防护等级的远程I/O系列以来，吉诺科技始终深耕于工业通讯网络技术的研发前沿，不断创新突破！为了有效解决设备在工作过程中产生的热量问题以及提升远程I/O模块的抗干扰能力，吉诺科技研发了采用金属外壳的EtherCAT远程I/O模块系列。（该系列还有注塑外壳的产品版本，以满足不同场景下的应用需求）

产品概述

金属外壳远程I/O模块优势采用金属外壳设计，显著提升散热性能，降低运行温度，延长使用寿命。同时，增强电磁屏蔽能力，确保数据传输的稳定与精准涵盖数字量（PNP/NPN）、模拟量（电流、电压、温度等）等多种输入输出类型，满足工业自动化领域的广泛需求小巧的模块尺寸，便于在有限空间内安装，提升系统集成效率产品参数

小模块外形系列

1.防护等级：IP67

2.材质：ADC12

3.供电：2*M8，四针孔座&针座，24VDC

4.尺寸：155mmx 36mm x 31mm

5.协议接口：EtherCAT，100Mbps，2*M8，四针孔座

6.支持分布式时钟、模块化设备描述，CoE紧急报文，自动映射

7.支持系统供电与负载供电独立、LED指示状态和诊断反馈

8.I/O连接方式：4*M12 A-Code，五针孔座

9.数字量参数：

(1)每个通道具有短路、过载、反接保护

(2)每个端口支持2路数字量输入或输出

(3)支持8路数字量

(4)输入输出遵循EN 61131-2 Type 1/3

(5)有PNP和NPN型号可供选择

(6)有纯输入、输入输出自适应型号可供选择

(7)支持输入输出自适应，无需配置

10.模拟量模块参数：

(1)每个端口支持1路模拟量

(2)支持2/3/4线制连接

(3)分辨率为16bit

(4)热电阻支持Pt100/ Pt200/Pt500/Pt1000

(5)热电偶支持E / S / J / T / K / B / N / R / L型

(6)电流电压可配置，电流量程范围为0/4...20mA，电压量程范围为-10/0...10V

(7)有输入输出型号可供选择

11.选型清单：GXEC-DI8S-M

GXEC-DI8S-NM

GXEC-DIO8S-M

GXEC-DIO8S-NM

GXEC-AI4S-I/U-M

GXEC-AI4S-RTD-M

GXEC-AI4S-TC-M

GXEC-AO4S-I/U-M

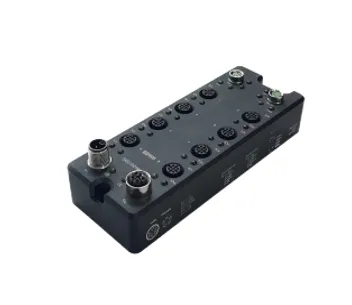

中模块外形系列

1.防护等级：IP67

2.材质：ADC12

3.供电：2*M12 L-Code，孔座&针座，24VDC

4.尺寸：153.6mmx 58.4mm x 32mm

5.协议接口：EtherCAT，100Mbps，2*M8，四针孔座

6.支持分布式时钟、模块化设备描述，CoE紧急报文，自动映射

7.支持系统供电与负载供电独立、LED指示状态和诊断反馈

8.I/O连接方式：4*M12 A-Code，五针孔座

9.数字量参数：

(1)每个通道具有短路、过载、反接保护

(2)每个端口支持2路数字量输入或输出

(3)支持16路数字量

(4)输入输出遵循EN 61131-2 Type 1/3

(5)有PNP和NPN型号可供选择

(6)有纯输入、输入输出自适应型号可供选择

(7)支持输入输出自适应，无需配置

10.选型清单：

GXEC-DI16M-M

GXEC-DI16M-NM

GXEC-DIO16M-M

GXEC-DIO16M-NM

无缝对接多协议

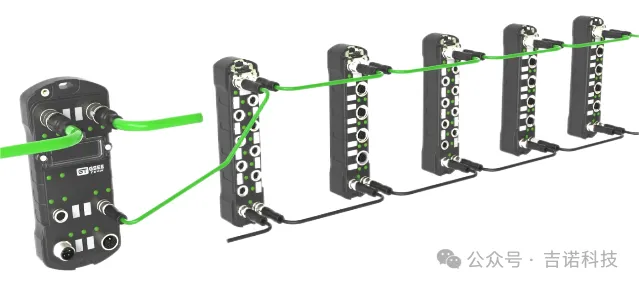

通过搭配吉诺科技的GXC系列耦合器网关，可轻松实现多种协议的转换功能。用户可根据实际需求，将上述模块的EtherCAT协议转换为PROFINET、EtherNet/IP、Modbus TCP等主流协议接口，从而无缝对接不同协议标准的控制器与厂家设备，极大地增强了系统的兼容性与灵活性！

如需了解更多详情，请随时联系我们！
